SQX型系列起重量限制器

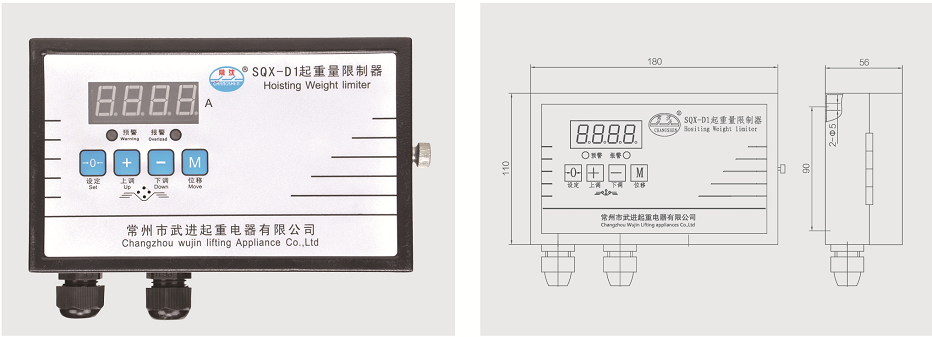

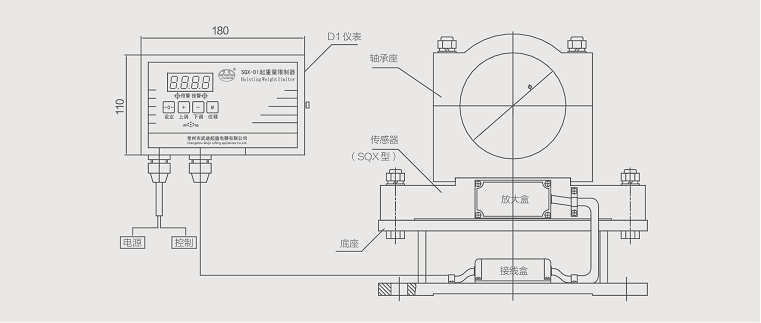

　　SQX-D1(Y)型起重量限制器是雙梁起重機上最常用的，一般由傳感器、接線盒（采集盒）和電氣控制儀表三部分組成。傳感器信號經采集盒后通過RS485串口通訊傳輸，傳輸距離遠，抗干擾能力強，SQX-D1型儀表可以和多種形式的傳感器組合使用，就可以派生出一些非標功能要求的產品，能滿足各類用戶的需求。　　

產品參數：

　　顯示精度《5%F.S，90%預警、105%報警輸出控制信號、110%立即控制，環境溫度-10℃~+60℃/90RH，防護等級傳感器IP65\儀表IP42，觸點容量AC380V、10A，電源電壓AC380V/220V±10%、50Hz。其它可選功能：4-20mA接口，大屏幕顯示器接口，增加控制輸出的觸點等等。

例（1)、SQX-D1-5-50t/200-400

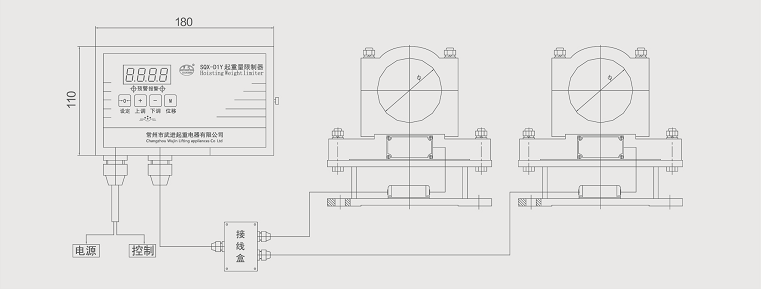

　　SQX-D1Y型主要適用于雙梁抓斗起重機具有兩路信號合并后輸入，總顯示總控制功能。例：一臺抓斗起重量10噸，倍率是1，兩只傳感器采用軸承座式的，孔徑是?140，中心高是300，其標號標注為：SQX-D1Y-1-10t/140-30?？傮w連接示意圖如下：

例（2)、SQX-D1Y-1-10t/140-300
