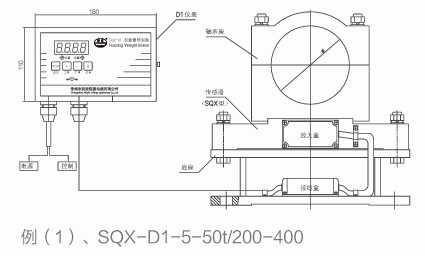

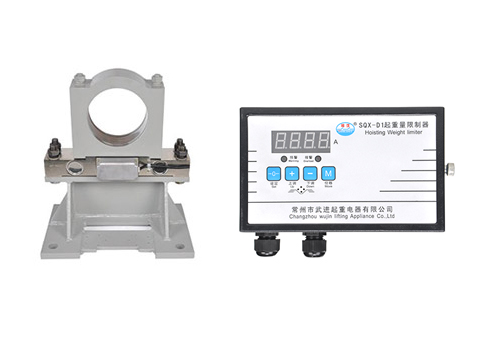

SQX-D1型起重量限制器是雙梁起重機上最常用的，一般由傳感器、接線盒（采集盒）和電氣控制儀表三部分組成。傳感器信號經采集盒后通過RS485串口通訊傳輸，傳輸距離遠，抗干擾能力強，SQX-D1型儀表可以和多種形式的傳感器組合使用，就可以派生出一些非標功能要求的產品，能滿足各類用戶的需求。

　　主要參數：

　　顯示精度≤5%F·S

　　預報警點：90%預警、105%報警輸出控制信號、110%立即控制，

　　環境溫度-10℃～+60℃/90RH，

　　防護等級:傳感器IP65，儀表IP42.

　　觸點容量AC380V、10A。

　　電源電壓：380V/220VAC±10%、50Hz。

　　可選功能：4～20mA輸出，大屏幕顯示器接口，增加控制輸出的觸點等等。

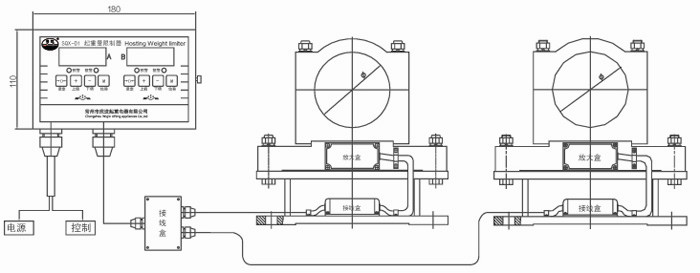

　　SQX-D1Y型主要適用于雙梁抓斗起重機具有兩路信號合并后輸入，總顯示總控制功能。例：一臺抓斗起重量10噸，倍率是1，兩只傳感器采用軸承座式的，孔徑是?140，中心高是300，其標號標注為：SQX-D1Y-1-10t/140-30?？傮w連接示意圖如下：

例（2）、SQX-D1Y-1-10t/140-300

　　SQX-D2型主要用于主副鉤起重機、閘門啟閉機等雙吊點式的起重機構。它的特點是雙傳感器組合，雙通道信號輸入，分別顯示、分別控制輸出。傳感器可以采用軸承座式（SQX）、定滑輪式（HLQX-3）、軸銷式（ZQX）、柱壓式等多種形式組合?？傮w連接示意圖如下：
