吊鉤追蹤可視化系統
吊鉤追蹤可視化系統是基千塔吊作業行業需求,根據實際工況,向市場推出的一款全新智能化視頻作業引導系統。該引導系統能實時以高清晰圖像向塔吊司機展現吊鉤周圍實時的視頻圖像,使司 機能夠快速準確的做出正確的操作和判斷,解決了施工現場塔吊司機的視覺死角、遠距離視覺模糊、語音引導容易出差錯等行業難題。能夠有效避免事故的發生,是新形勢下提高工地現場施工效率、 減少安全事故率、減少人力成本、推廣數字化標準工地等不可缺少的行業利器。

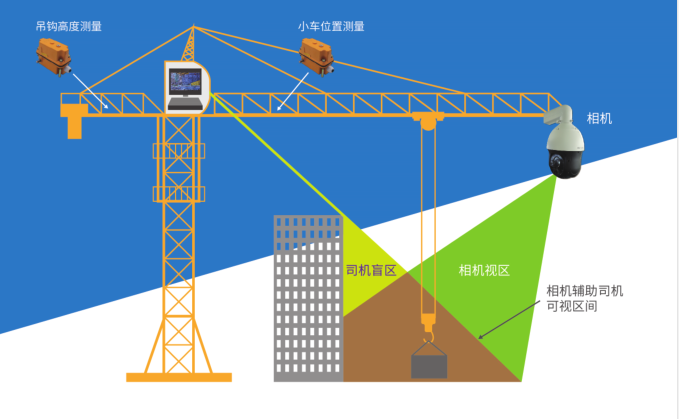

吊鉤視頻跟蹤實現方法:
1.安裝傳感器:大臂頭部安裝云臺相機、同時增加高度和幅度傳感器;
2.利用測量來的高度和幅度數據,計算吊鉤所在位置的空間坐標,把數據傳輸給控制器,控制云臺相機的云臺向對應的位置旋轉,實現吊鉤位置的跟蹤,根據計算出來的吊鉤和相機的直線距離,來計算并調整相機放大倍數。
產品特點 (Product features):
1 ) 紅外球機實時跟蹤吊機”吊鉤位溢",確保駕駛室內司機無論白天或黑夜都能實時看到最清晰的吊裝,視頻畫面解決"隔山吊、盲吊”等問題。
2) 吊裝空余時間,相機允許遠程人員操作,設定巡航路徑,遠對程工地進行巡航監控。
3 ) 可視化系統可單獨配置,也可和塔機監控系統配套使用。
4 ) 球機具有自動變焦功能,保證畫面清晰可見。
5 ) 攝像頭捕捉畫面實時傳送,保證司機室中實時顯示吊鉤運行畫面。
6 ) 支持遠程監控,項目部可遠程查看視頻圖像。
技術指標(Technical indicators):
功率 | w | ≤100IV |
輸入 | 電壓 | 88-264V AC |
頻率 | 50Hz(土5%) | |
重量 | Kg | 30 Kg |
控制 | 控制方法 | 繼電器輸出 |
報警輸出 |
聲音報警、指示燈顯示 | |
顯示 | 高清工業級液晶顯示 | |
系統工作溫度 | - 30°C~ +60°C | |
相對溫度 | 不大于90%( 20°C) | |
EMC 抗干擾等級 | 4 級 | |
防護等級 | 傳感器 | IP65 |
主控單元 | IP45 | |
顯示屏 | IP45 |
