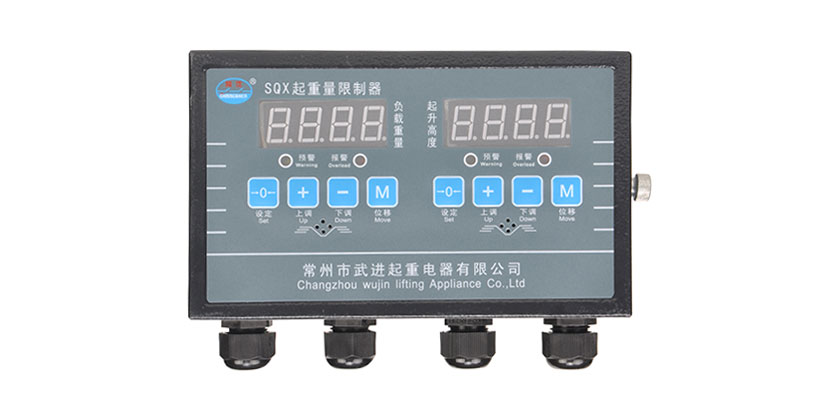

起重高度綜合儀
詳細說明：

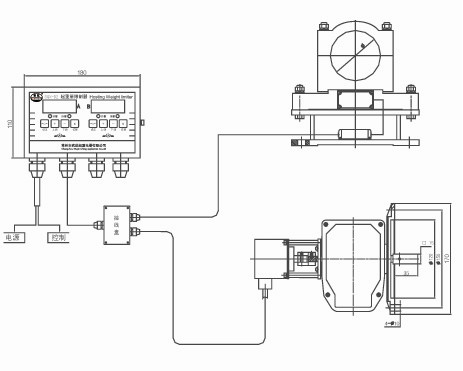

QGX型高度儀主要用于起重機、閘門啟閉機等起重機構。測量顯示起重機吊鉤離地的高度，或測量顯示閘門的開度。高度傳感器一般采用編碼器，也可以和限位開關一起使用，達到機械和電氣雙重保護?？傮w連接示意圖如下所示：
主要技術指標：
傳感器選型 | 絕對值編碼器（上海精浦） | BQX、SQX、ZQX等 |
分辨率/圈 | 1-16（14位） | 靈敏度1mV/V±0.1 |
信號輸出形式 | RS485數字通訊 | 電壓信號 |
接線說明 | 棕色（10~30V）、蘭色（0V）、 黑色（485+）、 白色（485-） | 紅色（V+）、黑色（V-） 綠色（IN+）、白色（IN-） |
工作環境 | IP65、-25~80℃，≤90%RH | IP65、-30~70℃、≤90%RH |
儀表顯示精度 | ±1%F.S(25px) | ±5%F.S |
顯示范圍 | 四位LED數碼管顯示 | 四位LED數碼管顯示 |
限制功能 | 具有“上限、下限、和超載”等控制觸點，報警點可設定 | |
輸出接口 | 可選4-20mA電流信號、RS485接口 | |
繼電器觸點 | 220VAC/10A | |
工作條件 | IP42、220/380VAC、50Hz、≤90%RH | |
