依據國家標準要求，100t（含100t）以上門式起重機、200t（含200t）以上橋式起重機（以下簡稱橋門機）需要安裝監控系統。現階段，橋門機分為兩種情況，一種為正在使用中，需要加裝監控系統；另外一種為還在制造階段，需要出廠配置監控系統。

　　橋門機控制系統大致分為兩類：一類為PLC控制系統，另一類為傳統繼電器邏輯電路控制系統。

　　門機監控系統數據監控方案

　　原系統為PLC控制監控方案拓?fù)鋱D

　　原系統為繼電器邏輯控制監控方案拓?fù)鋱D

　　說明

　　1.高度限位器需更換帶有軸端輸出的，方便連接編碼器，超載限制器儀表更換帶有RS485通信接口的，方便采集重量信號；

　　1.數據存儲在顯示器內，滿足國家標準30天存儲數據需求；

　　2.實時數據存儲1次/秒；工作循環按照實際工作情況存儲，即每工作一次存儲一次；

　　3.本方案允許數據、視頻監控接入客戶的服務器；

　　4.本方案大車為一個編碼器采樣，如果跨度超過40m需要增加一個編碼器，做大車運行偏斜信號采集；

　　5.如果客戶需要采用工控機分析存儲數據，訂貨時另外說明；

　　6.本方案滿足國家標準GB/T28264-2012要求，具體實施時，根據起重機實際情況稍作調整；

　　7.橋式起重機監控系統在此基礎上稍作修改。

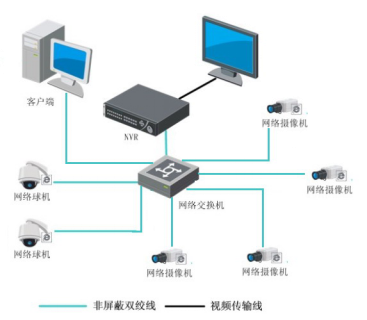

　　視頻監控方案

　　說明

　　1.依據GB/T28264-2012，常規門式起重機視頻至少需要觀察到吊點、行走區域；

　　2.4個槍型攝像頭，用于觀察行走區域；

　　3.2個球星攝像頭，用于觀察吊鉤吊點；

　　4.交換機，用于中繼、集線功能；

　　5.一個硬盤錄像機，內置硬盤，用于存儲數據，滿足國家標準72小時要求；

　　6.設置一個顯示器，放置于駕駛室，用于顯示各個攝像頭監控狀態；

　　7.如客戶需要，可以增加客戶端功能，方便客戶遠程查看起重機工作視頻數據；

　　8.所有的攝像頭均為網絡攝像頭，錄像機為網絡錄像機，采用網線傳輸數據；

　　9.默認配置130W像素攝像頭，根據客戶需要，或者現場實際情況調整；

　　10.交換機數量、分布，將根據現場情況做調整，此處僅供參考；

　　11.橋式起重機在此基礎上稍作修改即可。
